Exploiter efficacement les relevés laser scanner pour la modélisation 3D
Les nuages de points issus du laser scanner 3D ou de la photogrammétrie sont aujourd’hui au cœur des projets de rénovation, transformation et documentation du bâti existant.
Parmi les logiciels capables de les exploiter efficacement, Rhinoceros 3D (Rhino) occupe une place particulière.
Grâce à sa souplesse de modélisation, sa précision géométrique et sa compatibilité avec de nombreux formats, Rhino est largement utilisé par les architectes, ingénieurs, bureaux techniques, menuisiers et serruriers pour travailler directement à partir de données réelles.

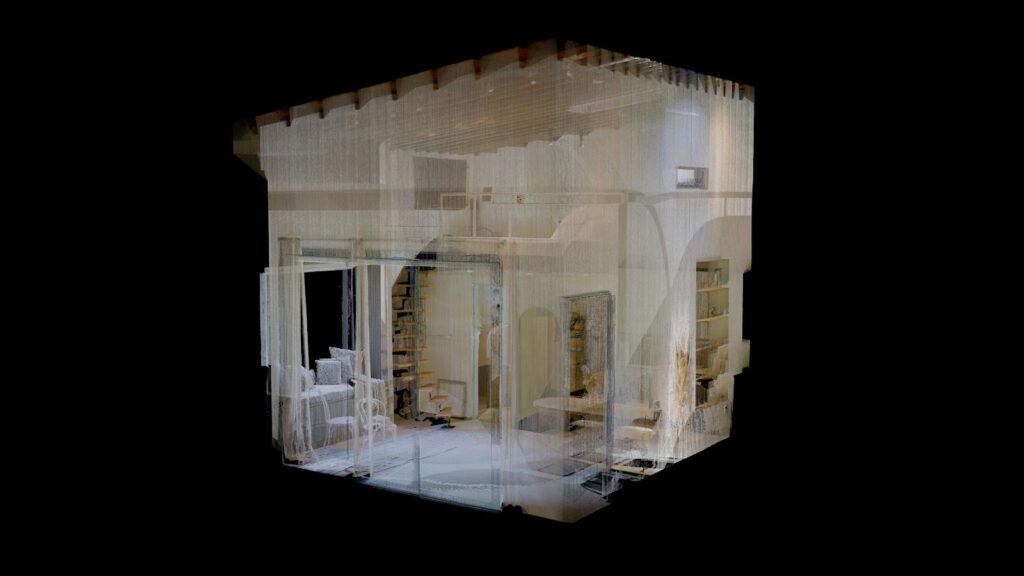

Qu’est-ce qu’un nuage de points ?
Un nuage de points est un ensemble de millions de points 3D définis par leurs coordonnées X, Y, Z, parfois enrichis d’une couleur ou d’une intensité.
Il est produit par :
- un laser scanner terrestre,
- un scanner mobile,
- ou la photogrammétrie drone ou terrestre.
Ces données constituent une représentation fidèle et mesurable de l’existant, avec une précision pouvant atteindre le millimètre selon la méthode d’acquisition.

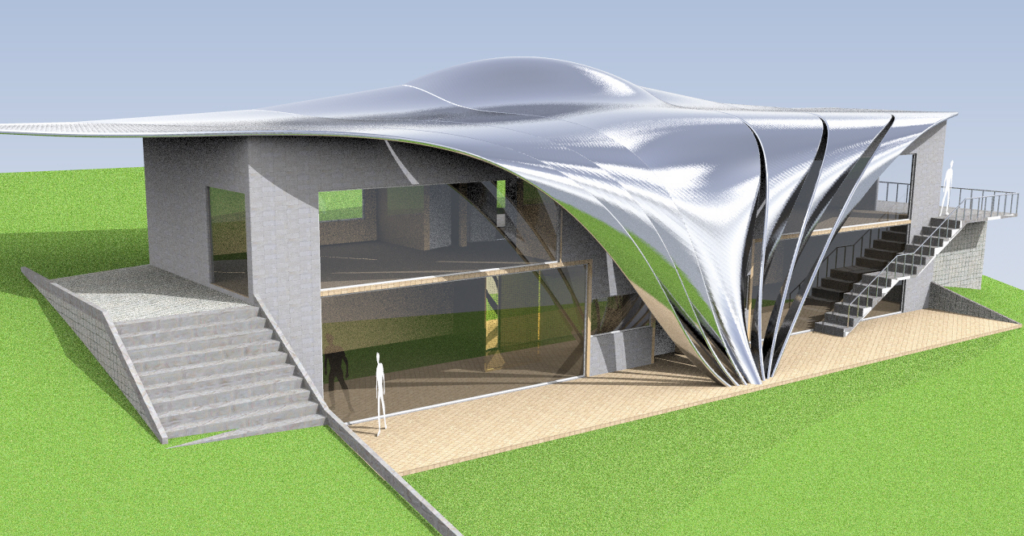

Rhino 3D : une approche libre de la modélisation à partir du réel
Contrairement aux logiciels BIM traditionnels, Rhino repose sur une modélisation NURBS, offrant une grande liberté géométrique.
Il est particulièrement adapté lorsque :
- le BIM n’est pas requis,
- la géométrie est complexe ou irrégulière,
- l’objectif est une reconstruction fidèle de l’existant.
Rhino permet de dessiner sur le réel, en s’appuyant directement sur le nuage de points comme référence géométrique.

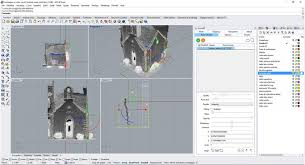

Importer un nuage de points dans Rhinoceros 3D
Rhino supporte nativement les formats de nuages de points les plus courants :
- E57
- LAS / LAZ
- PTS / XYZ
- PLY
Workflow classique
- Nettoyage et assemblage du nuage en amont
- Import dans Rhino
- Positionnement dans le système de coordonnées du projet
- Ajustement de l’affichage (densité, couleur, intensité)
Le nuage reste une référence non destructrice, ce qui garantit l’intégrité des données originales.

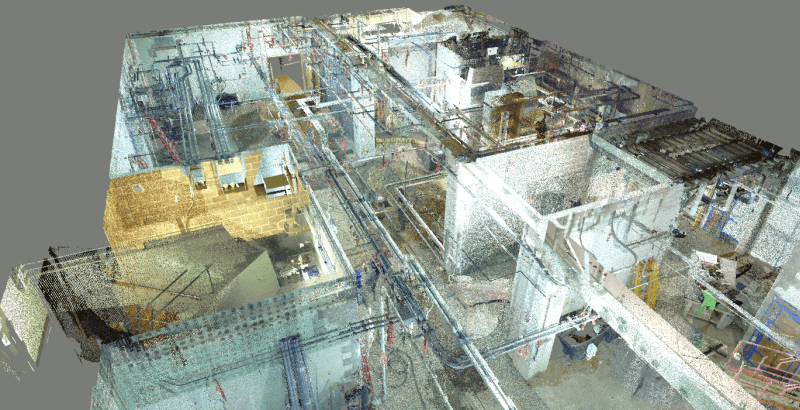

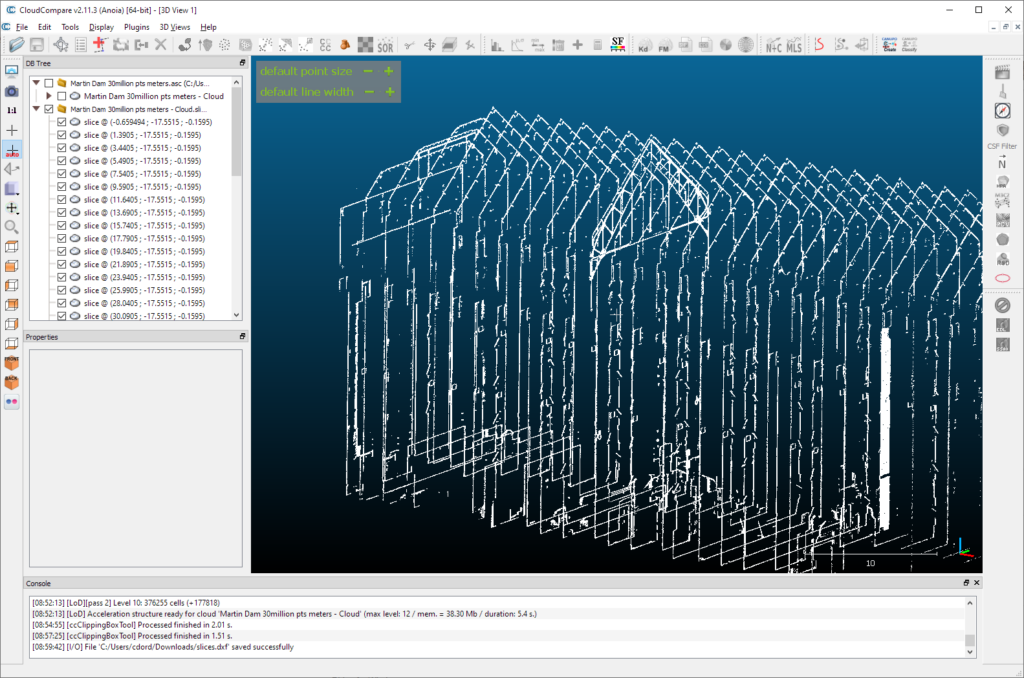

Visualisation et navigation dans le nuage de points
Rhino dispose de nombreux outils pour analyser le nuage :
- Plans de coupe dynamiques
- Sections horizontales et verticales
- Accrochage précis sur les points
- Lecture par altitude ou couleur
Ces fonctionnalités permettent une lecture intuitive du bâtiment, comparable à une visite virtuelle technique.

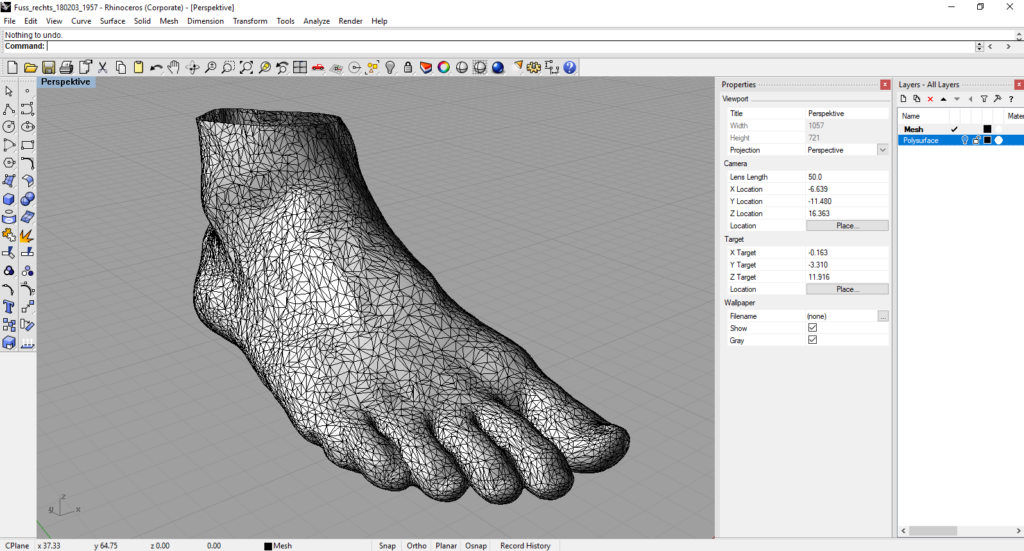

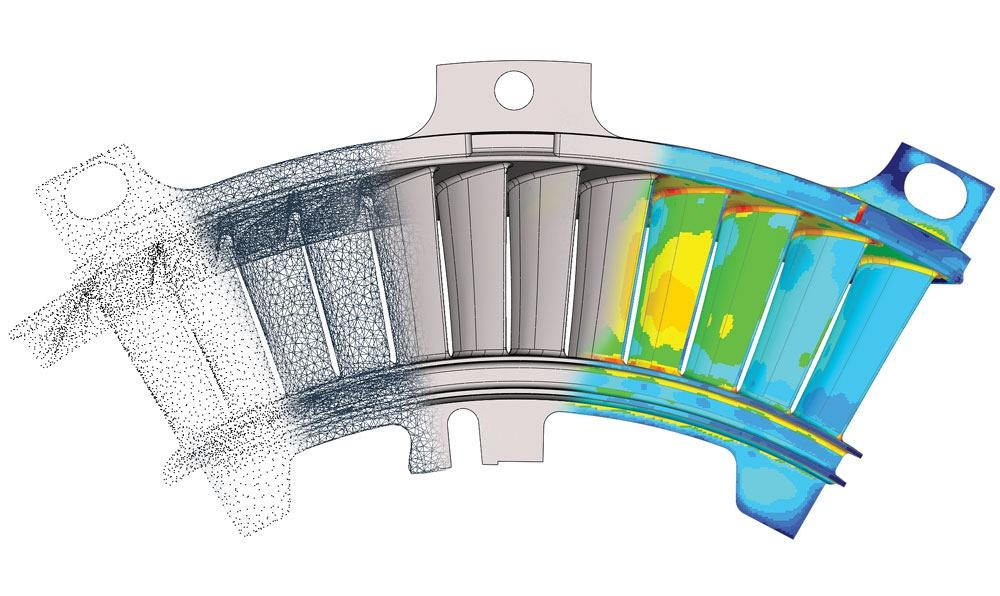

Modéliser à partir d’un nuage de points dans Rhino
Dans Rhino, la modélisation se fait par interprétation maîtrisée du réel :

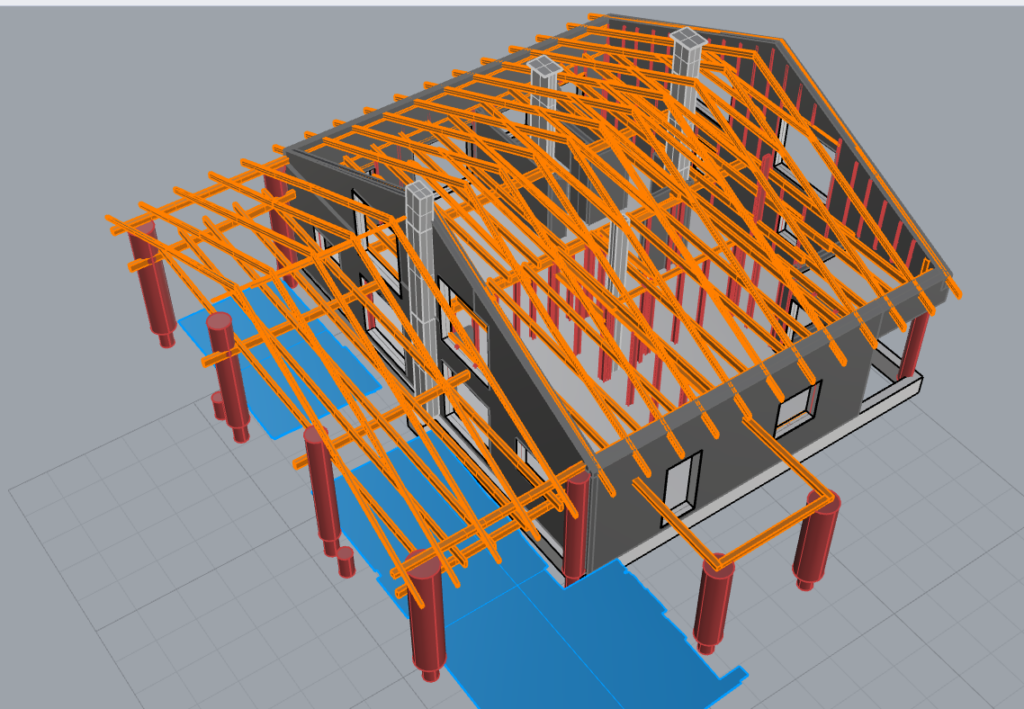

- murs, dalles, planchers,
- charpentes et structures,
- façades non planes,
- éléments techniques ou sur mesure.
Le nuage de points sert de support géométrique précis, garantissant une modélisation conforme à l’existant.
Cas d’usage par métier
Architectes
- Modélisation de l’existant pour rénovation
- Études de faisabilité
- Vérification des déformations
Ingénieurs
- Contrôle géométrique
- Analyse de tolérances
- Structures complexes
Menuiserie et serrurerie
- Relevés précis sans retour sur site
- Fabrication sur mesure
- Anticipation des conflits
Avantages de Rhino pour les nuages de points
- Grande liberté de modélisation
- Précision géométrique élevée
- Gestion efficace de nuages volumineux
- Compatibilité avec de nombreux formats
- Outil complémentaire au BIM
Rhino est souvent utilisé en amont du BIM ou dans des projets où la souplesse prime sur la structuration sémantique.
Limites et points d’attention
- Pas de BIM natif sans extensions
- Pas de reconnaissance automatique d’objets
- Organisation sémantique limitée
Pour des livrables IFC complexes, Rhino est généralement intégré dans un workflow multi-logiciels.

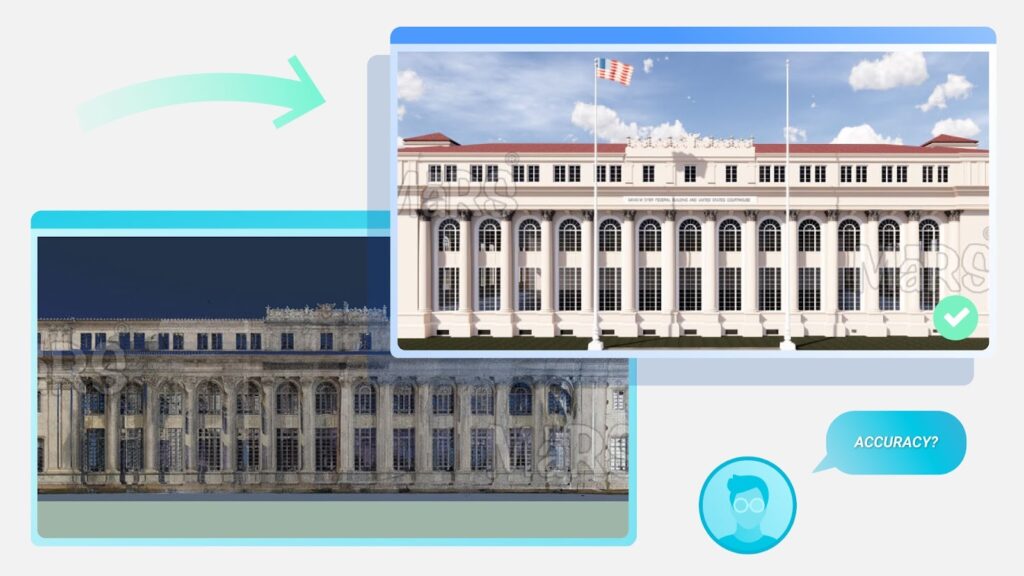

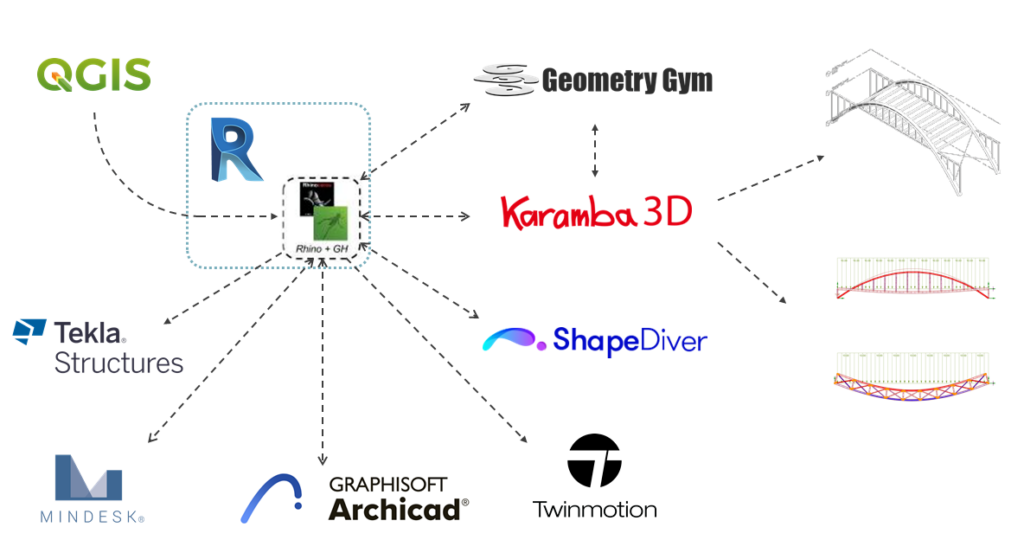

Rhino dans un workflow scan-to-BIM
Rhino s’intègre efficacement dans une chaîne scan-to-BIM hybride :
- nuage de points → Rhino,
- modélisation précise,
- export vers DWG, IFC, STEP, OBJ,
- intégration dans des logiciels BIM ou SIG.

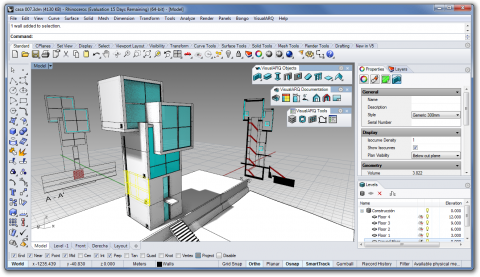

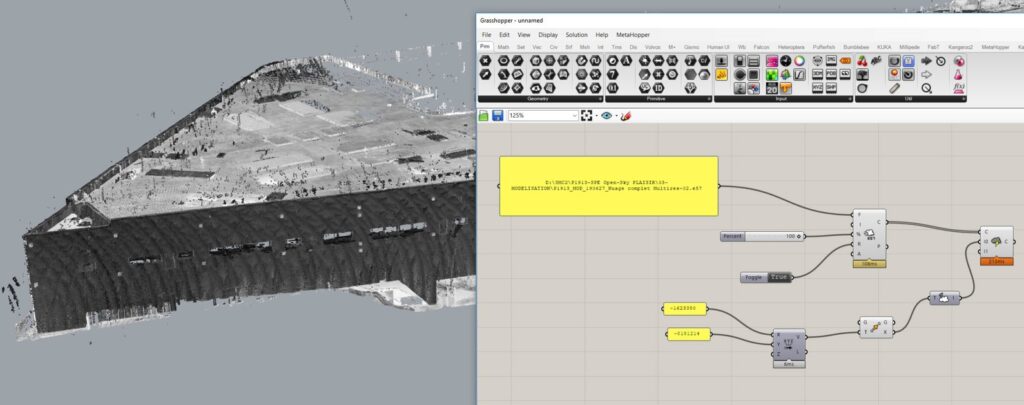

Des outils comme Grasshopper ou VisualARQ étendent ses capacités.
Délais et précision typiques
Délais indicatifs
- Préparation du nuage : 0,5 à 1 jour
- Modélisation : selon complexité (1 à 5 jours)
Précision
- Directement liée à la qualité du relevé laser scanner
- Tolérances maîtrisées au millimètre
Rhinoceros 3D est un outil puissant pour exploiter les nuages de points, particulièrement adapté aux projets de rénovation, de géométrie complexe et de modélisation sur mesure.
Associé à un relevé laser scanner de qualité, il permet de produire des modèles fiables, précis et exploitables dans de nombreux contextes professionnels.
